人防工程

監理怎么驗收對這些行為說不！

嚴禁監理單位承攬資質范圍外的人防工程。人防工程監理企業資質分甲、乙、丙三級，具備國家人民防空主管部門規定的企業性質等相應條件，經人民防空主管部門許可，取得人防工程監理資質的企業，可以在許可范圍內承攬監理業務。

嚴禁未經預埋各種人防防護設備設施（如：防爆地漏、集水井、門框、穿墻管等）就澆搗混凝土。

嚴禁未經隱蔽工程鋼筋驗收（未申報或未征詢主管部門同意）就澆搗混凝土。

人防工程必須嚴格按照施工審核圖紙施工，經過審核的施工圖紙具有法律效力，任何單位、個人不得擅自修改。如遇特殊情況，確實需要變更施工圖設計，應由設計單位作出設計變更，建設單位上報人防主管部門，并經審查機構審查通過后方可變更。

所有人防防護設備（包括各種防護密閉門、密閉門、懸板活門、防爆波地漏、超壓排氣閥門、密閉閥門、油網濾塵器、過濾吸收器以及設備附屬管線等）必須由經省人防辦備案認可資質的定點專門生產廠家制作并安裝。

圖紙會審

01技術交底

施工單位應要求設計單位將審查機構對施工圖提出的審查意見的整改回復（即：設計變更）逐條進行交底，設計單位負責解答施工單位對設計圖紙的疑問。這對施工中正確貫徹設計意圖，加深對設計文件的難點、疑點的理解，確保工程質量有重要的意義。

工程各參建單位在收到施工圖審查機構審查合格的施工圖設計文件后，參加建設單位主持的圖紙會審會議，并整理成會審問題清單，由建設單位在設計交底前約定的時間提交設計單位。圖紙會審由施工單位整理會議紀要，與會各方會簽。

02核對審核圖

人防門啟閉沖突

施工單位讀圖時，應詳細閱讀戰時和平時兩套圖紙（有的人防工程戰時和平時設計由兩家設計單位設計），特別是兩個設計院銜接部位不要漏讀，如人防工程的頂板。

重點關注六大沖突：

　　（1）門的啟閉不能與車位（尤其機械車位）沖突；

　　（2）門的啟閉不能與梁、柱等結構構件沖突；

　　（3）門的啟閉不能與通風管道沖突；

　　（4）門的啟閉不能與給排水管道沖突；

　　（5）門的啟閉不能與電纜橋架等沖突；

　　（6）門的啟閉不能與防護設備（人防門、閥門、濾毒罐等）相沖突。

“孔況圖”

人防工程（附建式）施工圖審查時，建設單位宜將地面全套施工圖（包括風、水、電）一并送審，這樣可以避免：地面設備管道穿越人防圍護結構的問題。

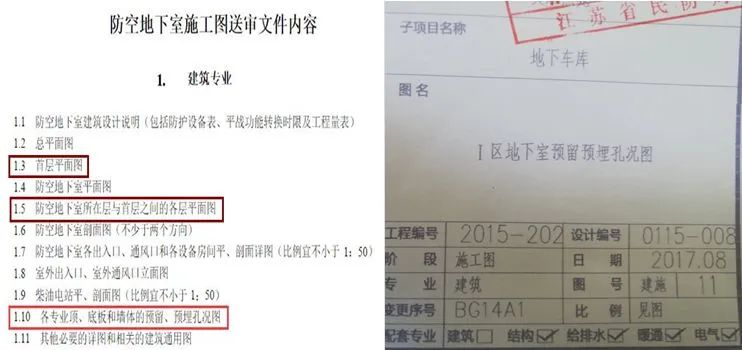

同時，施工單位還應注意人防建筑、結構設計圖紙中是否有“人防地下室預留預埋孔況圖”，這樣可以避免：主體結構施工完成后工程后開孔洞的問題。

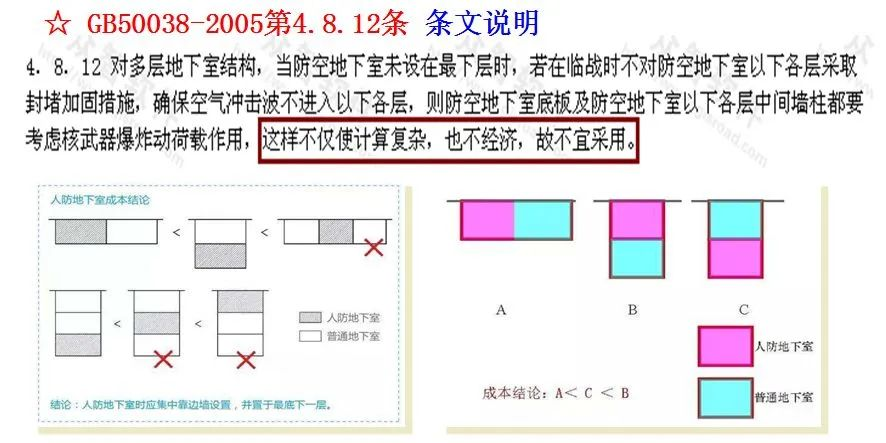

多層地下室

多層地下室，建議設計單位將人防地下室設在最底層。

非標門

設計圖紙中“非標門”、“非標封堵板”等防護設備無專業生產圖紙，無檢測標準。因此，一般情況下，未經市人防主管部門允許，嚴禁采用非標門。

有特殊要求的人防地下室，確需采用非標門的，應組織專家認證。

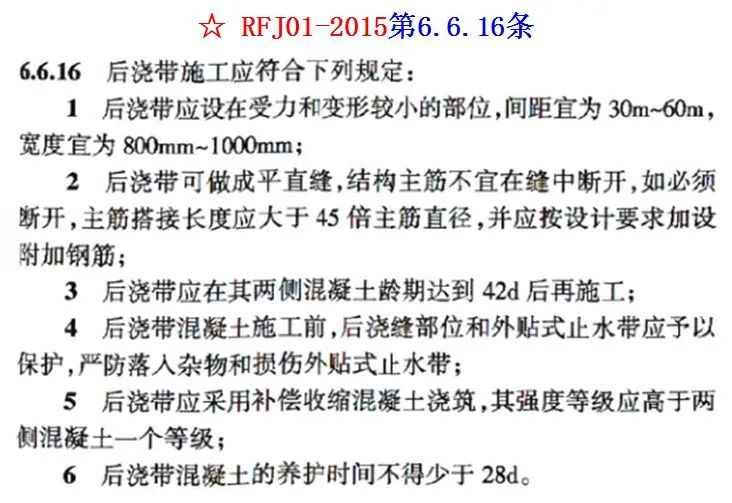

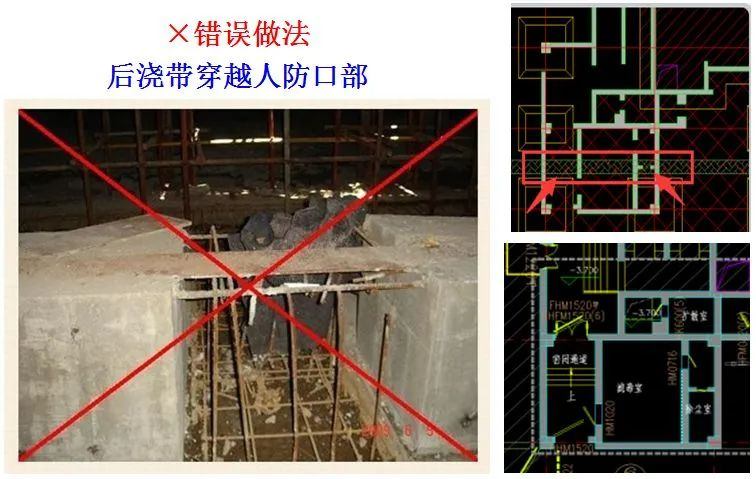

后澆帶

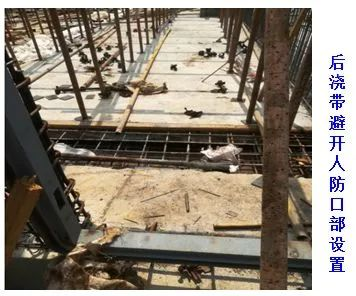

后澆帶嚴禁穿越人防工程口部、穿越人防門和防護單元隔墻！施工單位發現設計圖紙中存在此類現象，應及時與設計單位聯系溝通，在設計源頭就杜絕此類現象！

底板部分

01構造規定

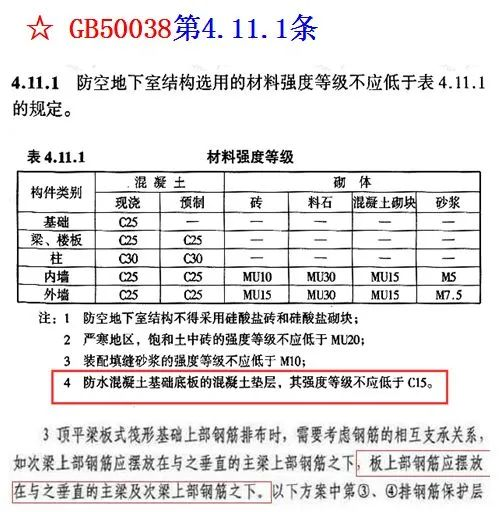

材料強度等級

地下室基礎底板上層筋必須從地基反梁上層主筋下部穿過。

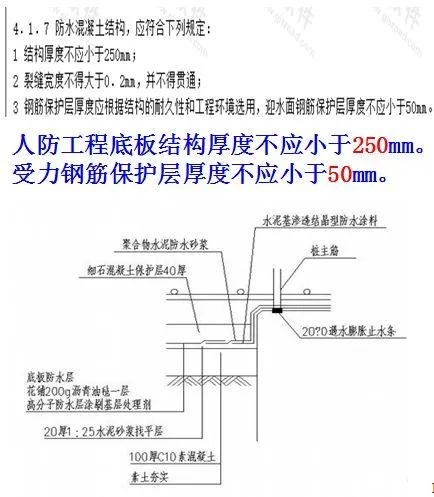

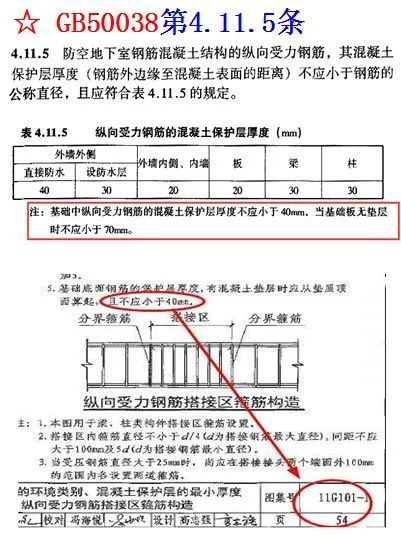

保護層厚度

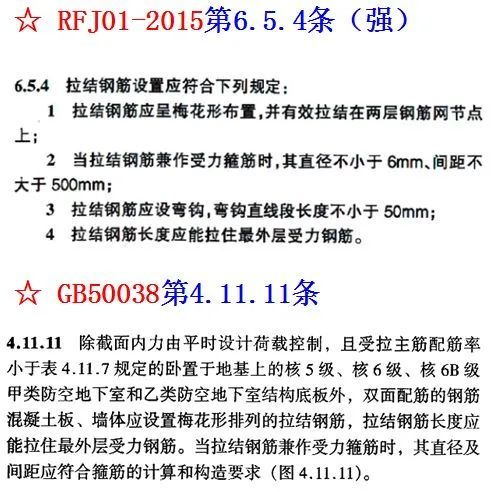

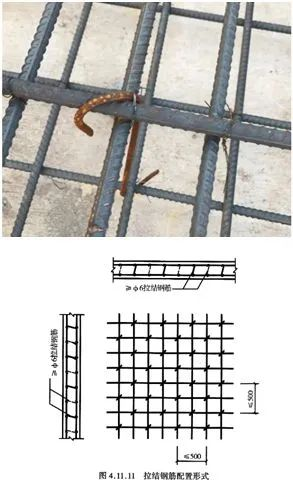

拉結筋

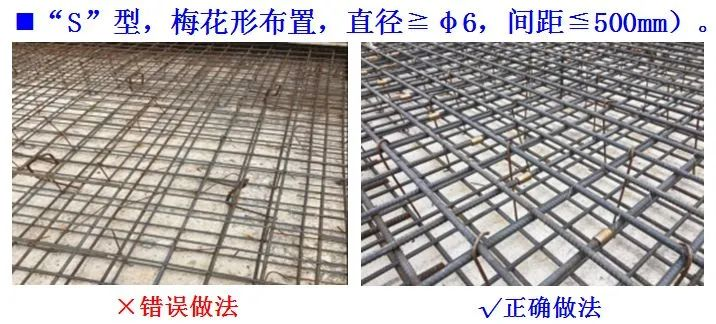

人防圍護結構戰時受沖擊荷載較大，梅花型拉結筋的設置作有利于抗剪，防止碎塊脫落，保持砼的整體性。施工時注意控制好拉結筋的長度，太長會造成混凝土保護層不夠或露筋，太短底板的厚度不夠。

受力鋼筋錨固長度

02施工縫

普通地下室側墻水平施工縫高度為300mm；人防地下室為500mm。

止水鋼板：

　　（1）外墻止水鋼板在90度轉角處不應直接對焊，應做彎折；

　　（2）水平搭接長度不宜＜100mm，且不少于雙面滿焊；

　　（3）箍筋應上下貫通，被止水鋼板割斷的附墻柱箍筋應搭接焊在止水鋼板上；

　　（4）水平施工縫與底板表面高差應≥500mm。
